江苏立导科技有限公司

微米级3D喷墨打印设备

先进的3D算法以及多轴高精运控平台，与工业级自研微量供墨、观墨系统完美结合。推动jP技术在工业新型表面处理领域的应用0

高精度视觉定位技术

微液滴精密控制与测量技术

3D轮廓智能扫描技术

循环温控供墨技术

3D成型膜厚控制技术

在线AOI缺陷检测技术

主要功能

1、微米级3D喷墨打印设备是应用多喷头装置将低粘液态材料按照预定的2D/3D图形图案喷涂在产品(衬底)表面的设备。
2、在UP (nkJet Printing)技术的基础上，搭载多喷头喷印系统、循环温控供墨系统、高精密运动控制系统、3D轮廓扫描和切片功能、跟随固化功能达到喷墨落点位置准、3D成型膜厚可控的技术目标。
3、目前主要用于3C行业3D结构件的打印成型，可拓展应用到光伏、锂电、半导体、平板显示等行业。

技术参数

功能特性

产品尺寸

运动精度

打印精度

墨滴体积

喷头数量

打印速度

打印分辨率

膜厚均一性

参数

≤300*300mm

≤±3um

≤+10um

3~15pl(可选配)

1~8个

≤1000mm/s

1200*1200dpi

≤+5%

3D大场景测量和检测平台一玄视

以领先的AI模型+3D测量方案+全流程数据工具为支撑一站式实现对大体积对象的高效外观检测和高精度3D测量平台化软硬件设计可实现快速部署

通用平台设计

模块化软硬件设计快速适配实际需求

自动轨迹规划

任务离线编辑检测轨迹自动生成

量检一体

2D+3D融合方案高精测量+AI外观检测

快速交付

整线解决方案部署速度大幅提升

主要功能

虚拟测量室
HySmart™ Al瑕疵检
TestReal®3D测量
多规格传感器支持

产品应用

冲压件

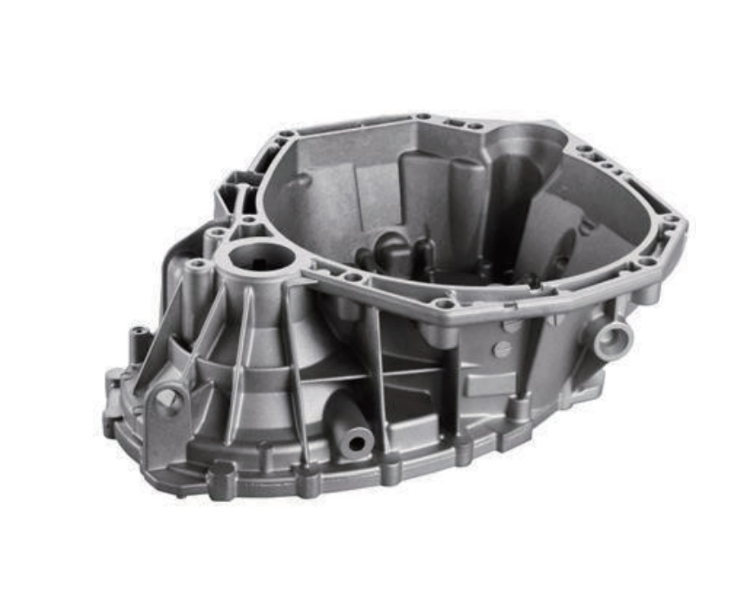

压铸件

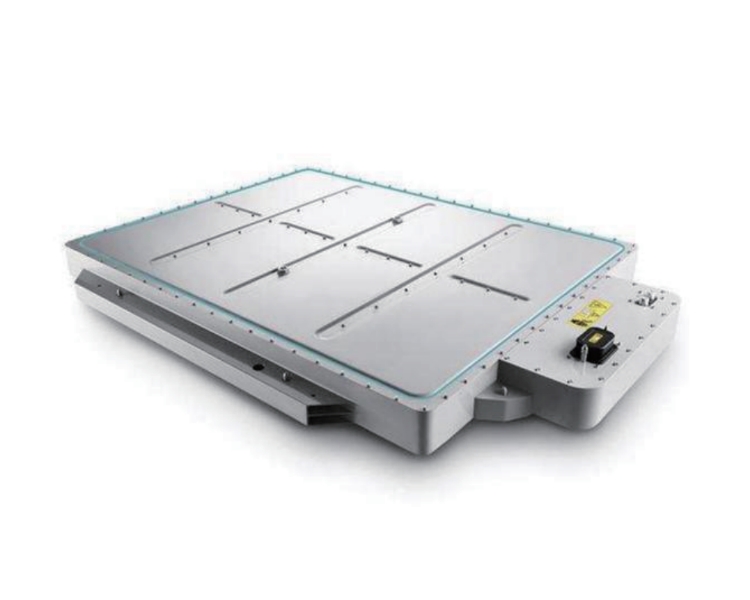

电池包

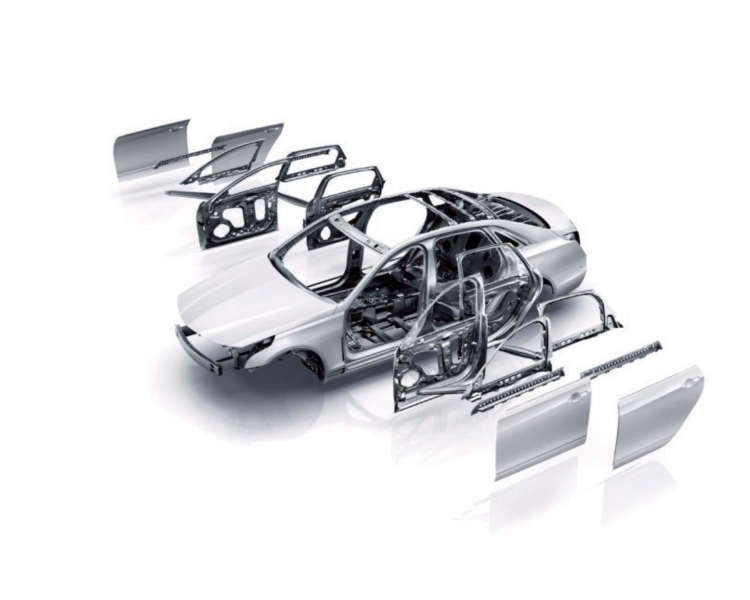

整车

技术参数

功能特性

运动模组

2D成像系统

3D成像系统

虚拟测量室

AI算法

3D测量算法

作业方式

参数

六轴机器人+可旋转载物平台

5M/12M(可选配)

Z-Eye/Z-Eye pro(可选配)

全流程仿真模拟

数据为中心的AI平台

完备易用的3D算法平台

人工单机/自动线体

优势

多轴协作运动系统，减少空间死角

搭载智能光学调校系统，可实现成像量化校准

精度至高可达0.02mm.选配Z-Eye pro,实现无贴点式的3D测量

离线任务编辑，检测轨迹自动规划

高检出率低漏失，全流程数据工具链高效交付

多规格传感器支持，100%实现GD&T计量，数模比对，误差补偿

可快速接入整线设备

五轴联动3D点胶机

运用先进的空间五轴3D标定技术、工业CAM仿真算法，以及五轴联动精密控制平台，实现复杂曲面多角度的高速精密点胶。

全

全域轴系3D标定

真

真五轴联动控制

实

实时3D轨迹纠偏

准

准确轨迹前瞻性

闭

闭环3D胶路检测

技术特色

1.HyFluid点胶工艺软件，一键标定功能，标定时间<10min
2.五轴联动RTCP控制技术，轴系全域标定点胶精度土0.02mm
3.点胶轨迹STEP格式仿真生成，生成时间<50s
4.3D点云XYZUV信息实时纠偏点胶轨迹，纠偏精度士0.01mm
5.点胶运动轨迹前瞻算法控制，减少堆胶不良，提升点胶效率15%

产品应用

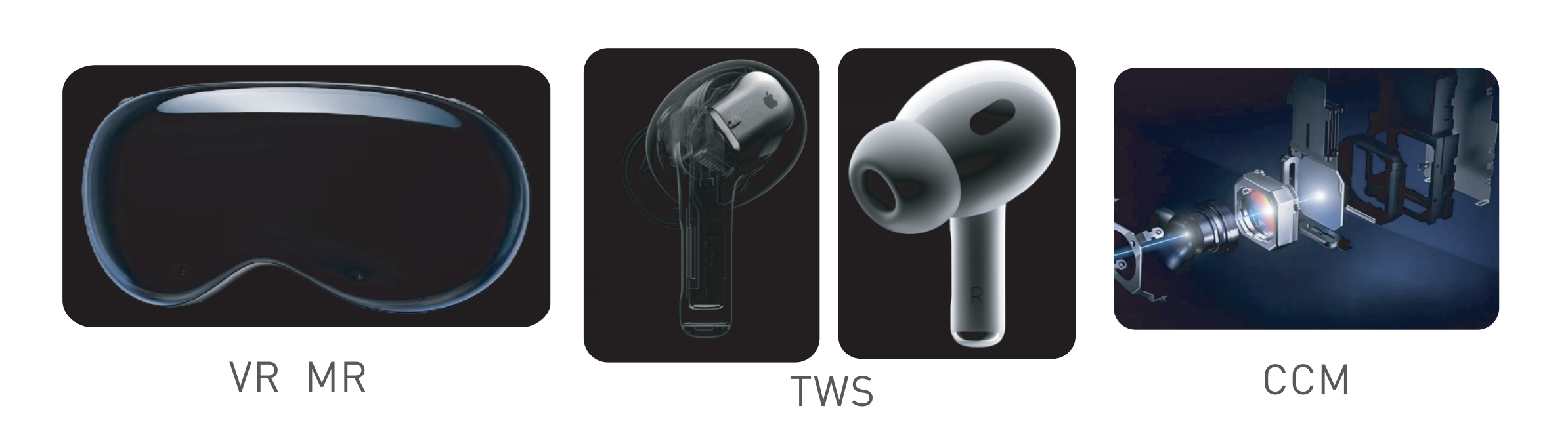

适用于曲面及多工位点胶复杂应用场景，如:VR、MR、CCM、TWS，屏幕等场景，可替代三轴、四轴点胶设备应用，提升点胶良率

产品价值

实现复杂点胶轨迹生成问题
实现复杂轨迹如何实现问题
解决复杂点胶轨迹如何闭环控制问题
